更多>>實時時鐘(RTC)標準應用32.768K晶體振蕩器系列
來源：http://m.sedorisc.com 作者：金洛鑫電子 2020年07月16
實時時鐘(RTC)標準應用32.768K晶體振蕩器系列
國內電子元器件市場上的32.768K晶體振蕩器系列料號,相對來說比較少,因為振蕩器主要是以MHz為主,可以說是這幾年才開始流行使用32.768KHz頻率的有源晶振,一般都是應用到高端的時鐘產品,例如RTC實時時鐘模塊身上.通常32.768K振蕩器的體積都比較小,Jauch晶振公司生產的3225和2520mm封裝,是比較典型的代表,在極端環境下依然保持穩定的性能,提供精準的時鐘信號和數字顯示.
實時時鐘(RTC)可確保在筆記本電腦,智能手機,儀表和眾多其他電子設備中進行準確的時間測量.在每個RTC的中心,通常有一個音叉石英晶體,其頻率正好為32.768KHz.JAUCH石英開發新的振蕩器JO22-32.768千赫和JO32-32.768K尤其是對于這些應用程序.與基于音叉的振蕩器不同,這些新的Jauch組件使用AT切割石英毛坯,因此具有明顯優越的頻率穩定性.
在-20℃~70℃的溫度范圍內,可獲得±25ppm的頻率穩定性.在-40℃~85℃的擴展溫度范圍內,±30ppm是可能的,即使在高達125℃的極端熱量下,32.768K晶體振蕩器也能可靠地產生所需的頻率至±100ppm.就像去年推出的用于MHz范圍的JO22和JO32振蕩器一樣,用于32.768KHz的新型Jauch組件可在1.8V至3.3V的可變電源電壓下工作.在此范圍內,工作電壓的變化不會產生負面影響關于頻率穩定性.
JO22-32.768KHz和JO32-32.768KHz具有LVCMOS兼容的輸出信號,適合于操作標準邏輯電路.由于它們的超緊湊微型SMD封裝分別只有2.5x2.0x0.8mm和3.2x2.5x1.0mm,因此非常適合在各種應用中開發特別小的PCB和電路.該石英晶體振蕩器是100％無鉛的,并且符合RoHS和REACH要求.兩種成分均符合沖突礦物法規.

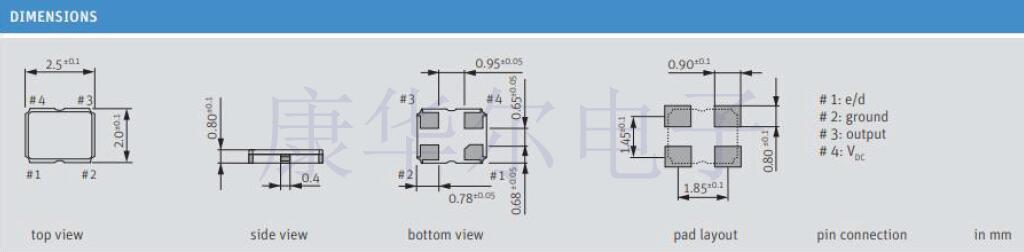

Oscillator•JO22•32.768kHz•AT-cut
-帶停止功能的貼片振蕩器2.5x2.0mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-非常低的電流消耗
-接縫密封陶瓷/金屬包裝

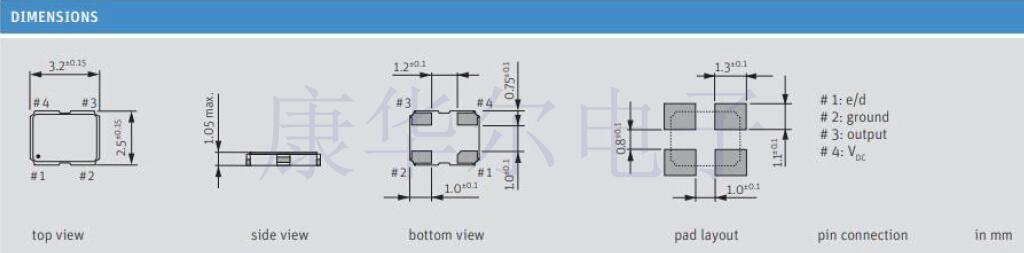

Oscillator•JO32•32.768kHz•AT-cut
-具有停止功能的有源SMD晶振•3.2x2.5mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-極低的電流消耗
-接縫密封的陶瓷/金屬包裝
實時時鐘(RTC)標準應用32.768K晶體振蕩器系列
國內電子元器件市場上的32.768K晶體振蕩器系列料號,相對來說比較少,因為振蕩器主要是以MHz為主,可以說是這幾年才開始流行使用32.768KHz頻率的有源晶振,一般都是應用到高端的時鐘產品,例如RTC實時時鐘模塊身上.通常32.768K振蕩器的體積都比較小,Jauch晶振公司生產的3225和2520mm封裝,是比較典型的代表,在極端環境下依然保持穩定的性能,提供精準的時鐘信號和數字顯示.
實時時鐘(RTC)可確保在筆記本電腦,智能手機,儀表和眾多其他電子設備中進行準確的時間測量.在每個RTC的中心,通常有一個音叉石英晶體,其頻率正好為32.768KHz.JAUCH石英開發新的振蕩器JO22-32.768千赫和JO32-32.768K尤其是對于這些應用程序.與基于音叉的振蕩器不同,這些新的Jauch組件使用AT切割石英毛坯,因此具有明顯優越的頻率穩定性.
JO22-32.768KHz和JO32-32.768KHz具有LVCMOS兼容的輸出信號,適合于操作標準邏輯電路.由于它們的超緊湊微型SMD封裝分別只有2.5x2.0x0.8mm和3.2x2.5x1.0mm,因此非常適合在各種應用中開發特別小的PCB和電路.該石英晶體振蕩器是100％無鉛的,并且符合RoHS和REACH要求.兩種成分均符合沖突礦物法規.
Oscillator•JO22•32.768kHz•AT-cut
-帶停止功能的貼片振蕩器2.5x2.0mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-非常低的電流消耗
-接縫密封陶瓷/金屬包裝
-具有停止功能的有源SMD晶振•3.2x2.5mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-極低的電流消耗
-接縫密封的陶瓷/金屬包裝
