康納-溫菲爾德全球計時解決方案包括兩個石英晶體業務；一個晶體振蕩器設計制造部門和一個計時產品部門，專門設計同步時鐘、PLL模塊、用于電信和數據通信應用的特殊功能ASICs以及用于同步以太網應用的基于全球定位系統（GPS）的計時解決方案。ConnorWinfield康納溫菲爾德晶振公司是一家總部位于美國的私人電子產品制造商。1963年成立后，ConnorWinfield主要專注于設計和制造用于各種電子應用的石英計時電路和振蕩器。在20世紀90年代，康納-溫菲爾德擴展到其他產品領域，同時繼續專注于其核心計時根源。

Connor-Winfield的頻率控制產品應用廣泛，包括電信、局域網和廣域網產品、計算機以及其他微處理器和電子設備。我們專門設計定制和半定制頻率控制產品，但也提供各種標準振蕩器產品和基于非晶體的振蕩器。

Connor Winfield的新型FT9-CC系列有源晶振模塊代表了一種新的高精度頻率控制方法，當連接到輸入的10MHz MCLK信號時，提供兩個同步和轉換的時鐘輸出。這個高度集成的模塊將數字控制振蕩器（NCO）系統與APLL系統相結合，APLL系統轉換輸入的10MHz 3.3V MCLK源信號，并以板載低相位噪聲VCXO的頻率產生最多兩個鎖相時鐘輸出。該模塊需要一個外部10MHz 3.3V信號，該信號可以來自O(shè)CXO或10MHz TCXO，為用戶確定系統的性能特性提供了極大的靈活性。該模塊的特殊功能是，它可以接受來自溫度感測啟用（TSE）OCXO或TCXO的信息，并自動生成補償頻率偏移調整，以降低TSE-MCLK振蕩器中的熱不穩定性，該振蕩器能夠在工作溫度范圍內達到subPPB的穩定性性能。初始參數在工廠預設，包括輸出頻率，該頻率基于板載低相位噪聲VCXO。

特征：

•相位鎖定到輸入的10MHz主時鐘輸入

•從內部VCXO產生最多兩（2）個單端低抖動時鐘輸出

•內部VCXO支持高達156.25 MHz的時鐘輸出頻率范圍

•來自內部VCXO頻率的6位和14位輸出分頻器

•外部可校正溫度感應啟用（TSE）模塊的自動補償

•用于系統通信的I2C接口。

•3.3VDC電源電壓石英晶振

•-40°C至105°C的工作溫度范圍

•9.2x9.2毫米16引腳QFN表面安裝封裝

應用程序：

•高穩定性計時

•主要參考時鐘（PRTC）[G.8272]

•電信大師[G.8273.1]

•電信邊界時鐘[G.8273.2]

•無線基站

•GNSS專業振蕩器

•NTP Stratum 0標準

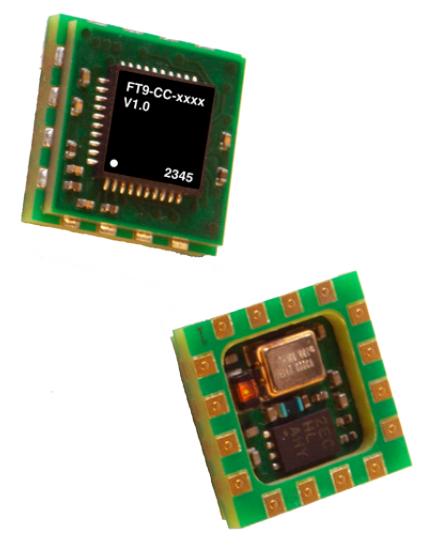

康納溫菲爾德補償模塊FT9-CC-2BAP提供兩個同步和轉換的時鐘輸出

FT9-CC模塊設計用于接收10MHz主時鐘輸入，并生成最多兩個頻率轉換的單端時鐘輸出，相位鎖定到輸入的10MHz信號。FT9-CC幾乎支持任何10MHz 3.3V時鐘信號作為模塊的輸入，用于轉換為輸出頻率。然而，F(xiàn)T9-CC的主要特征在于其自動校準功能，用于校準和校正頻率偏移，以補償在專門提供的外部支持OCXO和TCXO-MCLK模塊中發現的熱漂移。FT9-CC使用預編程的啟用溫度感應（TSE）時鐘模塊，可以自動讀取溫度傳感器值并自動計算TSE模塊的熱不穩定性，以補償TSE模塊中的熱漂移，而無需外部微控制器。TSE OCXO模塊可以在指定的工作溫度范圍內補償?shù)?plusmn;0.3ppb。

芯片的模擬部分由一個獨立的APLL電路組成，該電路具有集成的電荷泵和相位檢測器，由內部VCXO支持，該電路轉換10MHz頻率并衰減芯片的NPLL部分中生成的合成時鐘輸出上的抖動。兩個單端輸出時鐘是從有規律的VCXO中導出的。所使用的內部VCXO為2個時鐘輸出提供了相位噪聲和抖動性能的輸出特性。兩個LVCMOS電平時鐘輸出發送器OUT_1和OUT_2具有可用的跟隨分頻器電路。輸出1具有6位分頻器能力，而輸出2具有14位分頻器功能。

FT9-CC進口晶振具有在其內部主時鐘中創建頻率偏移的功能，該功能允許補償方案在需要高精度保持性能的應用中支持超高穩定性增強。外圍I2C連接支持與使用兼容TSE電路啟用的OCXO模塊的直接通信。FT9-CC也可以通過微控制器進行外部控制，以將其數字頻率偏移校準訪問到小于萬億分之一的分辨率。這為用戶提供了增強內部MCLK輸入的頻率穩定性超過其裸露的外部MLCK源的能力，包括補償老化以及初始校準頻率偏移。

該模塊在工廠根據所選擇的內部VCXO頻率進行配置；然而，模塊中的某些寄存器可以通過模塊的I2C引腳訪問，允許用戶進行各種調整。這些調整允許用戶：

1.更改兩個輸出端口后分頻器上的每個寄存器值

2.更改內部溫度傳感器的讀取速率

3.對內部用戶指定的校準調整寄存器進行調整

4.打開/關閉自動校準功能

5.啟動軟重置

通過I2C連接，用戶還可以讀取有關系統內部操作的信息，包括：

1.讀取原始溫度傳感器值

2.讀取補償計算結果

3.讀取MCLK總頻偏調整值

原廠代碼	晶振廠家	型號	頻率
HSM613-060.0M	ConnorWinfield晶振	HSM6	60MHz
HSM613-020.0M	ConnorWinfield晶振	HSM6	20MHz
HSM613-049.152M	ConnorWinfield晶振	HSM6	49.152MHz
HSM613-050.0M	ConnorWinfield晶振	HSM6	50MHz
HSM613-024.576M	ConnorWinfield晶振	HSM6	24.576MHz
HSM613-078.125M	ConnorWinfield晶振	HSM6	78.125MHz
HSM613-098.304M	ConnorWinfield晶振	HSM6	98.304MHz
HSM613-114.285M	ConnorWinfield晶振	HSM6	114.285MHz
HSM613-125.0M	ConnorWinfield晶振	HSM6	125MHz
D32G-016.368M	ConnorWinfield晶振	D32G	16.368MHz
D32G-026.0M	ConnorWinfield晶振	D32G	26MHz
D32G-019.2M	ConnorWinfield晶振	D32G	19.2MHz
HSM93-032.0M	ConnorWinfield晶振	HSM9	32MHz
HSM93-016.0M	ConnorWinfield晶振	HSM9	16MHz
HSM93-020.0M	ConnorWinfield晶振	HSM9	20MHz
HSM93-025.0M	ConnorWinfield晶振	HSM9	25MHz
PB223-156.25M	ConnorWinfield晶振	PB	156.25MHz
D75J-050.0M	ConnorWinfield晶振	D75J	50MHz
D75J-038.88M	ConnorWinfield晶振	D75J	38.88MHz
D75J-040.0M	ConnorWinfield晶振	D75J	40MHz
DV75D-010.0M	ConnorWinfield晶振	DV75D	10MHz
DV75D-020.0M	ConnorWinfield晶振	DV75D	20MHz
D75A-010.0M	ConnorWinfield晶振	D75A	10MHz
D75A-019.2M	ConnorWinfield晶振	D75A	19.2MHz
DV75C-020.0M	ConnorWinfield晶振	DV75C	20MHz
