更多>>康華爾電子詳解石英晶振頻率和負載電容的相關知識
來源：http://m.sedorisc.com 作者：康華爾電子 2018年09月26
石英晶振是每個電子產品的必需品,在電子產品中具有“舉足輕重”的地位,沒有了晶振的支持就相當于是沒有“心臟”的人,由此可見晶振在電子產品中的重要性,雖說晶振的是必需品,但不同的產品要選擇與其相符合的晶振元件才能的讓產品發揮到最高性能的.為此未來能讓工程設計更好的選擇相符產品,康華爾電子為廣大用戶的提供相關技術支持.
振蕩頻率和負載電容
振蕩頻率和負載電容

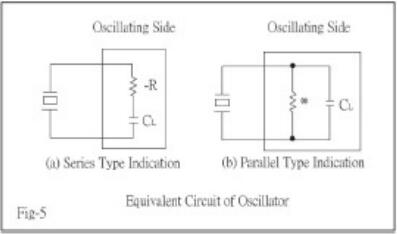

如圖5所示，在石英晶體諧振器用作電感阻抗的振蕩電路中，等效電路可以通過電感串聯和電阻的組合來表示。圖5(a)表示具有串聯電路的振蕩電路，而表示并聯電路。
.jpg)
這里，當從貼片晶振的端部觀察振蕩側時，電容CL是有效電容，通常稱為負載電容，并且-Rand-p是振蕩側的負電阻。

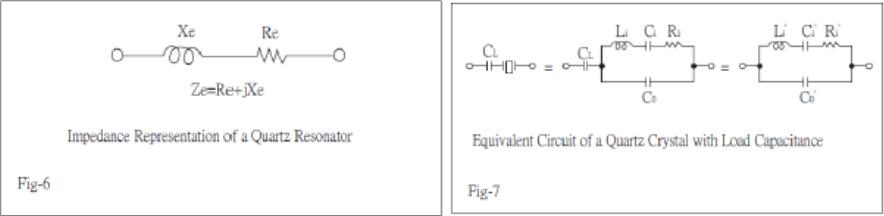

在這種振蕩電路中，石英諧振器作為感抗Xe和電阻Re的串聯電路工作，如圖6所示，其振蕩頻率由下式表示:
.jpg)
在和Rps的情況下，啟動振蕩的條件是“Rec”y5A/Lin(b)的情況，其中Re是sernes諧振電阻等效串聯Rp是石英諧振器和電容CL的并聯電路的并聯諧振電阻(等效并聯電阻)
為了在考慮四分之一諧振器低激勵水平下等效電阻的增加的同時具有一定的振蕩，電路的負電阻( - R )必須比Re大得多。
因此，振蕩頻率由石英諧振器的電等效常數和振蕩側的負載電容決定，而與石英晶體振蕩器電路的配置無關(工作溫度和驅動電平將分別指定)，因此振蕩電路的負載電容必須在制造或使用時明確定義。石英諧振器的等效電路和串聯負載電容CL如圖7所示，此時的常數如下:
.jpg)
此時的振蕩頻率增加了f，我們有:
.jpg)
其中是來自串聯諧振頻率fo的二分之一。這個等式的重新排列將產生以下等式:
.jpg)
在CO/Ct被稱為電容比的情況下，電容比用作了解由于負載電容的變化而引起的振蕩頻率變化量的大小的參考。
圖8示出了基本AT截止諧振器和第三泛音諧振器的負載電容vs、頻率變化率特性，如圖8所示，需要使用基本石英晶振并選擇小負載電容，以便通過改變負載電容獲得寬頻率范圍內的變化量。
.jpg)
.jpg)
