很早之前就已經提出了5G的設想,直到今年終于將其實現,并且將于今年9月份大面積普及5G,日本電波工業株式會社(NDK)也于今天推出了一款,專用于5G設備身上的OCXO恒溫晶體振蕩器.廣大生產廠家可在7月申請樣品,目前已確定的型號的是NH9070WC晶振和NH9070WD晶振,接下來就和大家一起看看,這兩大晶振系列,有什么特別和神奇地方,可以滿足5G設備的要求.
[樣品/批量生產]
晶振樣品出貨定于2019年7月,批量生產定于2019年12月
[產品型號名稱]
NH9070WC/NH9070WD
[外觀]

[產品特點]

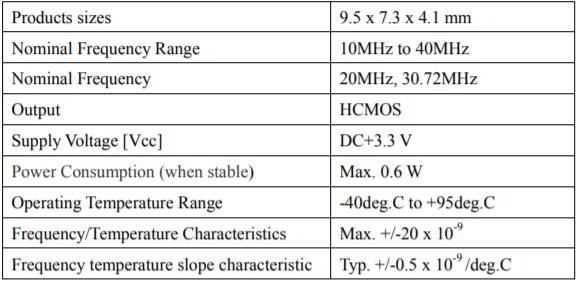

Nihon Dempa KogyoCo.,Ltd.開發了一種超小型9×7mm高精度OCXO(恒溫晶體振蕩器),用于第5代移動通信(以下簡稱5G)的基站應用,能夠運行至+95deg.C.樣品發貨將于2019年7月開始.該特性表示石英晶體振蕩器的溫度特性相對于溫度變化,數值越小,頻率隨環境溫度的變化越小.專用集成電路的縮寫,專用半導體,用于特定應用.

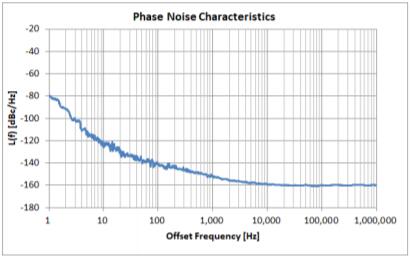

近年來,需要高速和大容量無線電基站網絡來支持諸如圖像和視頻的大容量內容的使用.為了實現超高速和大容量服務,5G移動網絡需要安裝大量補充宏基站的小型小區(小型基站).該小型基站安裝在諸如建筑物內部或室外電線桿的小空間中,并且由于高密度安裝而預期內部部件的溫度升高并且受到外部環境變化的影響.因此,需要一種緊湊,高溫兼容,高穩定性的有源石英晶振,它具有優異的相位噪聲特性以及良好的溫度斜率特性*1,它們不易受溫度變化的影響.
為了滿足這些需求,我們開發了一種專用的ASIC*2,它結合了我們多年來培養的OCXO的高穩定性,低噪音和環保技術,以達到±0.5ppb/deg.C的溫度-斜率特性支持+95deg.C高溫操作,大大減少了頻率的微跳躍.未來,我們計劃開發將這些技術集成到其他產品中的IC,并進一步擴展我們的更小型OCXO產品陣容.
[特征示例]

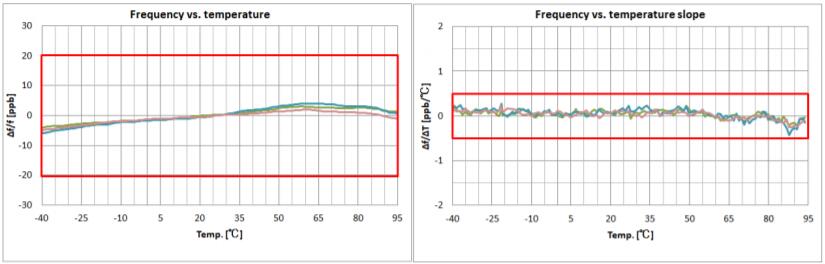

■溫度特性(典型示例)
