首頁進口晶振村田晶振,CSTCG_V,村田振子諧振器

村田晶振,CSTCG_V,村田振子諧振器

編號：19790049
頻率：20.00-33.86MHZ

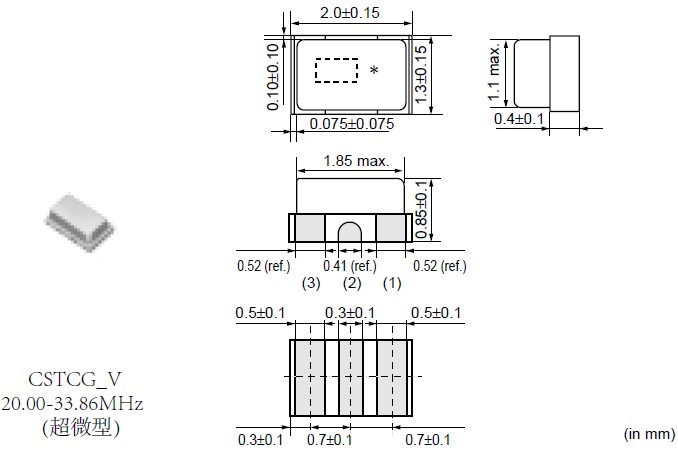

尺寸：2.0*1.3詳細瀏覽PDF文檔

貼片陶瓷晶振應用于汽車的片狀對于世界汽車市場具有十分重要的促進作用,如此多品種的陶瓷諧振器系列產品得益于對康華爾電子原有批量生產工藝和高可靠性的不懈發掘.

分享到

村田晶振,CSTCG_V,村田振子諧振器,村田陶瓷諧票晶振配備內藏負載電容器的緊湊封裝型片狀“CERALOCK”可確保極高的精確度,村田公司的頻率調整和封裝專有的技術,實現了負載電容器內藏式片狀“CERALOCK”.應用于汽車貼片要求 “CERALOCK”對于世界汽車市場具有十分重要的促進作用.如此多品種的系列產品得益于對村田原有村田株式會社長期以來的生產工藝與技術研發團隊.村田貼片晶振用途1. 組合儀表盤和控制面板2. 安全控制裝置(防抱死制動系統,電子穩定控制系統和安全氣囊等)3. 發動機電子控制裝置,電子動力轉向,停車裝置等4. 車輛空調,電動車窗,免鑰匙門控系統等5. 智能化汽車運輸系統(行車道保持系統,毫米波雷達等)6. 混合動力車的電瓶控制裝置.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

4-1	陶瓷振子參數 Oscillating Frequency		CSTCG_V 20.00-33.86MHZ
4-2	発振周波數許容偏差 1 Initial Tolerance 1		±0.50%以內 ±0.50% max.
4-3	共振抵抗 Resonant Impedance		80Ω以下 80Ωmax
4-4	內蔵容量 (C1,C2) Built-in Load Capacitance		10pF±20%以內 (參考値) max. (Ref.)
4-5	絶縁抵抗 Insulation Resistance		500MΩ以上 (D.C.10V印加時)，Applied
4-6	耐電圧 Withstanding Voltage		D.C.100V, 5秒以內 seconds max.
4-7	定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage		D.C.6V 15Vp-p.
4-8	発振周波數溫度依存性 Frequency Shift by Temperature (-20℃～+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range		±0.3%以內（初期値に対し） ±0.3%max. (from initial value) -20℃～+80℃ -20°C to +80°C -55℃～+85℃ -55°C to +85°C
4-9	経年変化 (発振周波數に対して+25°C,60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.)		±0.3%以內（初期値に対し） ±0.3%max. (from initial value)
4-10	項目 Item	試験條件Test Condition		試験後の規格
