首頁進口晶振愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器,MC-30AY 32.7680K-A3: PURE SN

愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器,MC-30AY 32.7680K-A3: PURE SN

編號：42037448
頻率：20kHzt~120kHz
尺寸：8.0*3.8*2.54mm

SMD陶瓷面貼片晶振,"MC-30AY 32.7680K-A3: PURE SN"表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好.

分享到

愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器."MC-30AY 32.7680K-A3: PURE SN",超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

愛普生石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑無源晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

晶振項目	符號	MC-30AY晶振		條件
額定頻率范圍	f_nom	32.768kHz	20kHz~120kHz	請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	1.0μW Max.		工作激勵功率0.5μW Max.
頻率公差（標準）	f_tol	± 20 × 10^-6, ± 50 × 10^-6	± 50 × 10^-6, ± 100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	6pF~12.5pF		可指定
串聯電阻（ESR）	R₁	65kΩ Max.	65kΩ ～ 25kΩ
串聯電容	C₁	1.9fF Typ.	2.5fF ～ 0.6fF
分路電容	C₀	0.8pF Typ.	1.2pF ～ 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C, 第一年

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器。如需在+150°C以上焊接音叉晶振產品，"MC-30AY 32.7680K-A3: PURE SN",建議使用SMD晶體。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

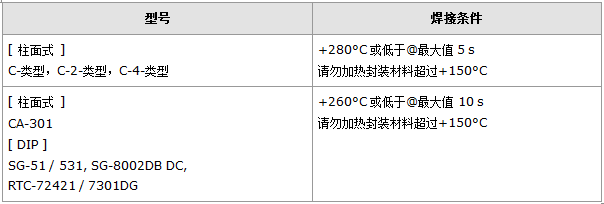

(1)柱面式產品和DIP產品

(2)SMD產品回流焊接條件（實例）

用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。

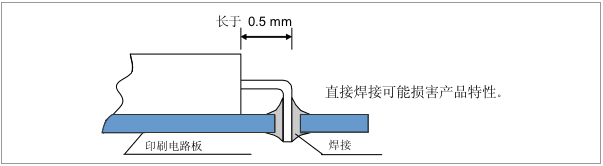

(3)DIP 產品

已變形的圓柱晶振不能插入板孔中。請勿施加過大壓力，以免引腳變形。愛普生晶振,"MC-30AY 32.7680K-A3: PURE SN",貼片晶振,MC-30AY晶振,壓電石英晶體諧振器

(4)SOJ 產品和SOP 產品

請勿施加過大壓力，以免引腳變形。已變形的插件石英晶體焊接時會造成浮起。尤其是SOP產品需要更加小心處理。

為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, "MC-30AY 32.7680K-A3: PURE SN",壓電石英晶體元器件、音叉型8.0*3.8mm諧振器、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.

愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,8038貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.

愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器

推進環保型業務,充分發揮綜合實力,推進8038陶瓷面石英晶體環保型業務,為減輕社會的環境負荷做出貢獻.
