首頁進口晶振TSX-4025無源晶振,EPSON原裝正品,SMD進口晶振,TSX-4025 16.0000MF09Z-AC3

TSX-4025無源晶振,EPSON原裝正品,SMD進口晶振,TSX-4025 16.0000MF09Z-AC3

編號：2632304
頻率：16.000MHz~48.000MHz

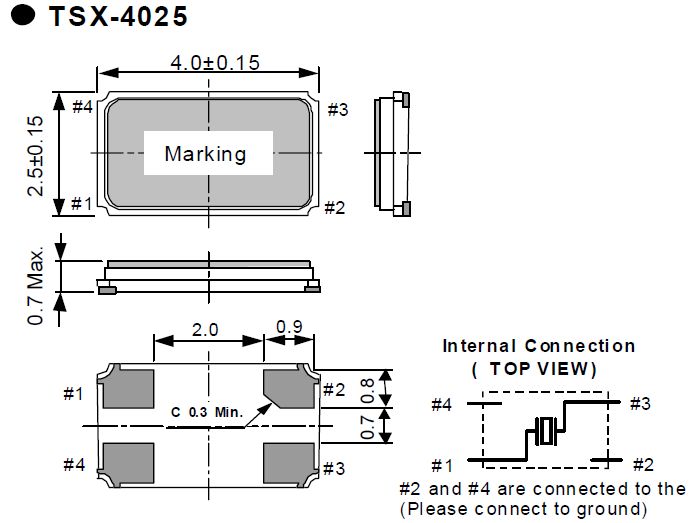

尺寸：4.0x2.5mm詳細瀏覽PDF文檔

TSX-4025無源晶振,"TSX-4025 16.0000MF09Z-AC3"愛普生晶振,進口晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備...

分享到

TSX-4025無源晶振,EPSON原裝正品,SMD進口晶振,"TSX-4025 16.0000MF09Z-AC3",超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

EPSON項目	符號	用于RF參考	條件
額定頻率范圍	f_nom	16.000MHz ～ 48.000MHz	基頻對于超出標準的規格說明,請聯系我們以便獲取相關信息。
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_tol	±10 × 10^-6	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±10 × 10^-6 / -20°C ～ +75°C	對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
負載電容	CL	7pF ～ ∞	對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
串聯電阻（ESR）	R₁	如下表所示	-40°C to +85°C, DL = 100μW
頻率老化	f_age	±1 × 10^-6 / year Max. *1	+25°C,第一年

貼片晶振存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2) 請仔細處理內外盒與卷帶,外部壓力會導致卷帶受到損壞.

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
"TSX-4025 16.0000MF09Z-AC3", 我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
