- 編號：62372237
- 頻率：32.768kHz

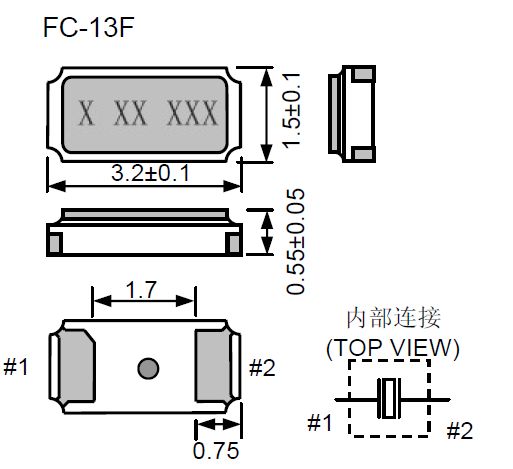

- 尺寸：3.2x1.5x0.80mm詳細瀏覽PDF文檔
貼片晶振,石英晶振,愛普生晶振,FC-135,FC-13F晶體,FC-13F 32.76800KA-A3
愛普生晶振,FC-13F晶體,"FC-13F 32.76800KA-A3"進口貼片晶振,頻率范圍:32.768kHz(32kHz to 77.5kHz),外部尺寸:3.2x1.5x0.80mm,諧波次數:基頻,應用:小型便攜式通信設備
.jpg)
愛普生晶振,FC-13F晶體,"FC-13F 32.76800KA-A3",進口貼片晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
| EPSON晶振項目 | 符號 | 晶振型號FC-13F | 條件 | |
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz to 77.5kHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 儲存溫度 | T_stg | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C to +85°C | ||
| 激勵功率 | DL | 0.5μW (1.0μW Max.) | 如果你有最大激勵功率為1.0μW 的需求,請聯系我們. | |
|
頻率公差 （標準） |
f_tol | ±20 × 10-6 |
+25°C, DL=0.1μW 如需更嚴格的公差，聯系我們 |
|
| 拐點溫度 | Ti | +25°C ±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 7pF, 9pF, 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 70kΩ Max. | 70kΩ to 45kΩ | |
| 串聯電容 | C1 | 3.4fF Typ. | 3.7fF to 1.6fF | |
| 分路電容 | C0 | 1.0pF Typ. | 1.3pF to 0.5pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | +25°C, 第一年 | |
.gif)
.jpg)
貼片晶振封裝類型的注意事項
(1)陶瓷包裝產品與SON產品
在焊接陶瓷封裝產品和SON產品 (MC-146,FC-135,FC-13A) "FC-13F 32.76800KA-A3",之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
(2)陶瓷封裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
將SMD產品包裝在紙箱里以便裝運,如下表所述;符合磁帶標準EIA-481和IEC-60286.
