- 編號：91601837
- 頻率：16.000MHz

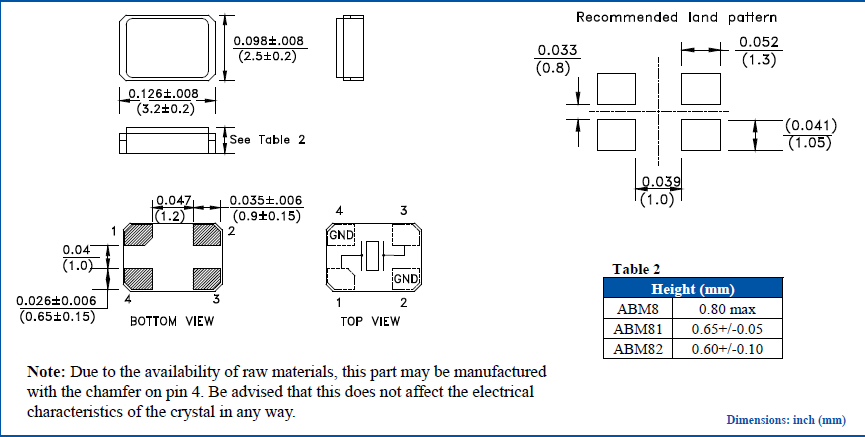

- 尺寸：3.2*2.5*0.8mm
ABRACON晶振,貼片晶振,ABM8晶振,ABM8-16.000MHZ-B2-T晶振
3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的...
.jpg)
ABRACON晶振,貼片晶振,ABM8晶振,ABM8-16.000MHZ-B2-T晶振.小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (3.2×2.5×0.8mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
.gif)
| 西鐵城晶振 | 單位 | ABM8晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 10.000MHz~125.000MHz | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -10°C ～ +60°C | 標準溫度 |
| 激勵功率 | DL | 10μW Max. | 推薦:10μW~100μW |
| 頻率公差 | f_— l | ±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.sedorisc.com/ |
| 頻率溫度特征 | f_tem | ±50 × 10-6/ | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 18PF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | DL=100μW |
| 頻率老化 | f_age | ±3×10-6/year Max. | +25°C,第一年 |
.gif)
ABM8晶振系列原廠代碼表：
| 原廠編碼 | 廠家 | 型號 | 系列 | 頻率 | 封裝 | 尺寸 | 高度 |
| ABM8-24.000MHZ-D2-T | Abracon LLC | ABM8 | MHz Crystal | 24MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-25.000MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 25MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-25.000MHZ-10-D1G-T | Abracon LLC | ABM8 | MHz Crystal | 25MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-24.000MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 24MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-16.000MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 16MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-33.000MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 33MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-28.63636MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 28.63636MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
| ABM8-48.000MHZ-B2-T | Abracon LLC | ABM8 | MHz Crystal | 48MHz | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.031" (0.80mm) |
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體諧振器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然無源貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。ABRACON晶振,貼片晶振,ABM8晶振,ABM8-16.000MHZ-B2-T晶振
奧斯汀,得克薩斯州,Abracon LLC(Abracon),全球領先的制造商被動&機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調進口晶振適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。
Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。Abracon提供了廣泛的石英定時晶體和振蕩器，石英晶體振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。ABRACON晶振,貼片晶振,ABM8晶振,ABM8-16.000MHZ-B2-T晶振
Abracon晶振集團認識到進行四腳晶體諧振器環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。
過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。
Abracon晶振集團將：不論何時何地盡可能的進行源頭污染預防。為進口3225貼片晶體環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。
Abracon晶振，貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討超小型晶振生產環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。
