首頁晶振廠家音叉表晶,石英晶振,柱晶2X6

音叉表晶,石英晶振,柱晶2X6

編號：12822358
頻率：6.000MHZ-26.000MHZ
尺寸：2X6mm詳情瀏覽PDF

石英晶振,圓柱高頻晶振,柱晶2X6,最適合用于即使在電子數碼領域中也是特別要求高可靠性的動力傳動裝置?安全控制裝置的CPU時鐘信號發生源部分的晶體諧振器,在極端嚴酷的環境條件下也能具有穩定的起振特性,耐熱性,耐熱循...

分享到

音叉表晶,石英晶振,柱晶2X6,32.768KHZ時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

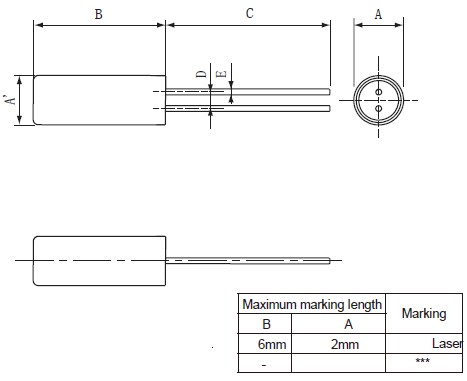

石英晶振類型2x6mm_3x8mm
項目	Crystal Specifications 晶振規格	晶振參數
1	Nominal Frequency標稱頻率	6.000MHZ-26.000MHZ
2	Holding封裝形式	2X6mm
3	Vibration Mode振動模式	BT/AT CUT,FUNDAT/BT切,基頻/泛音
4	Frequency Tolerance(25±3℃)調整頻差	±20ppm
5	Frequency Stability工作溫度條件下的頻差	±30ppm
6	Operating Temperature Rang工作溫度	-20℃～+70℃
7	Storage Temperature Range存儲溫度	-40℃～+85℃
8	Equivalency Resistance等效電阻	20Ω~50Ω
9	Load Capacitance負載電容（CL）	10PF可指定
10	Shunt Capacitance靜態電容(C0)	7PF MAX
11	Drive Level激勵電平	100uW MAX
12	Insulation Resistance絕緣阻抗	≥500MΩ at DC 100 V±15V
13	Aging老化	±5PPM/year
14	Making打標	KON12.000
