本人認同一個觀點，所有的電子元件器件的存在，都有它們存在的道理，都有它們的用武之地，只是隨著產量的大小而在變化！！！
石英晶振替代陶瓷晶振，而且隨著機器人的發展趨勢，SMD型產品，替代引線型的產品也將是在所難免的?。。?/span>
因為目前IC芯片發展的迅速，部分插件的陶瓷諧振器要么被集成，要么陶瓷諧振器精度不夠，被石英晶振取代，所以現在現在陶瓷晶振正處于下滑階段，產量以及用量在逐步縮小，陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。
隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展，壓電陶瓷頻率器件正面臨著前所未有的挑戰，SMD式、高頻化已成為壓電陶瓷頻率器件的主流發展方向。
本公司 ZTA陶瓷諧振器，頻率范圍在 2.0MHz 至 60.00 MHz，頻率公差值為 ±0.5％，±0.3％。因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷，故尺寸會因頻率不同而不同。所有 ZTA 諧振器均用 Epoxy 樹脂包封，可用水洗，帶裝規格亦有提供。

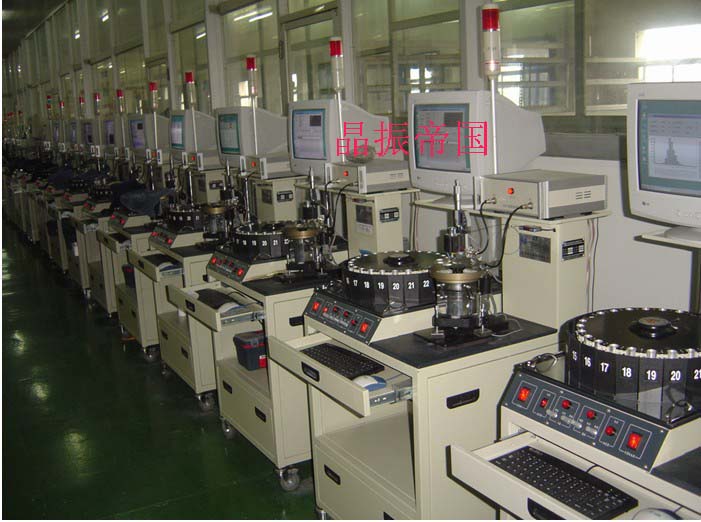

工廠采用全自動貼片晶振生產檢測儀器設備：下如圖

主要特性：

頻率精度 (at 25°C) (%)：±0.5%。
溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。
操作溫度范圍：-20 ~ +80 (°C)。
老化率(10年)(%) ±0.3。
與村田諧振器 CSA 兼容。

插件陶瓷晶振主要應用范圍：控制板，單片機，電腦鼠標，電腦鍵盤，遙控器，游戲產品等消費類電子產品。

陶瓷諧振器 (ZTA) 技術特性

陶瓷晶振型號	頻率范圍 (MHz)	頻率精度 (at 25°C) (%)	溫度穩定性 (-20°C ~ +80°C) (%)	工作溫度 (°C)	Aging For 老化率(10年) (%)
ZTA***MG	1.79 ~ 6.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTAWS***MG	1.79 ~ 6.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTALS***MG	3.00 ~ 8.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTARS***MG	3.00 ~ 10.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTA***MT	6.00 ~ 13.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTA***MX	12.00 ~ 60.00	± 0.5	± 0.3	-20 ~ +80	± 0.3

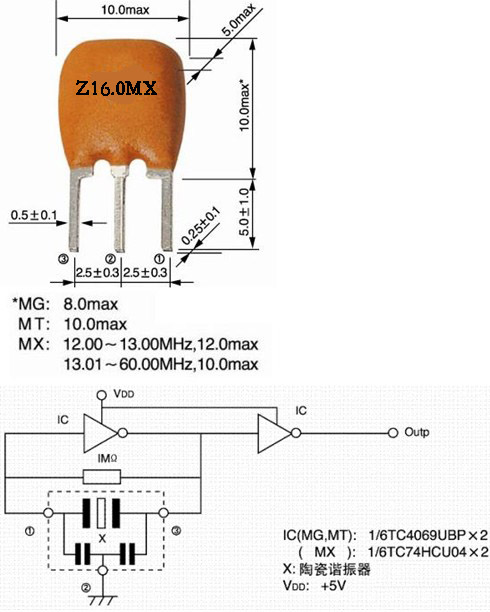

設計陶瓷晶振振蕩電路是注意事項：使用數字IC來構成振蕩的電路，這種做法越來越普遍了，而最簡單的方法就是使用反相器。如下圖所示：反相器的基本振蕩電路的構成。INV.1用作振蕩電路的反相放大器。INV.2用來形成波形，還可以用來連接頻率計數器的緩沖器作用。
