首頁歐美晶振 wi2wi晶振TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振

TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振

編號：27895084
頻率：10~52MHZ

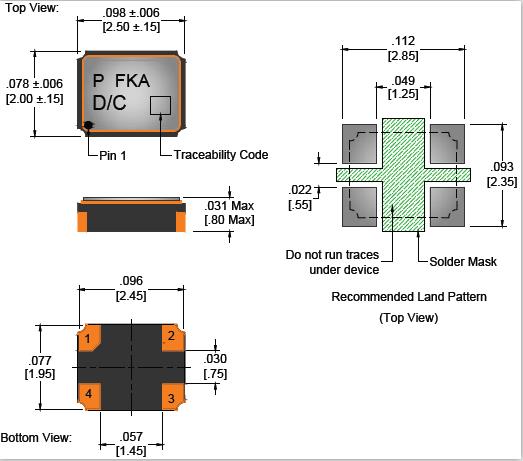

尺寸：2.5*2.0mm

TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電...

分享到

　 TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

　 TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振,超小型、超低頻石英SMD晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.我公司康華爾電子具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除32.768K晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使貼片無源晶體晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

Wi2Wi該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的溫補晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的進口貼片晶振產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。

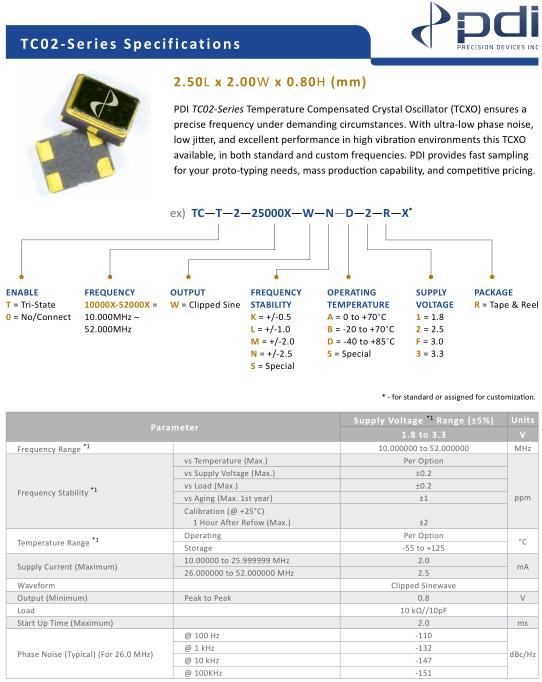

Parameter-Wi2Wi晶振		Supply Voltage *1 Range (±5%)	Units
Parameter-Wi2Wi晶振		1.8 to 3.3	V
Frequency Range *1		10.000000 to 52.000000	MHZ
Frequency Stability *1	vs Temperature (Max.)	Per Option	ppm
	vs Supply Voltage (Max.)	±0.2
	vs Load (Max.)	±0.2
	vs Aging (Max. 1st year)	±1
	Calibration (@ +25°C)	±2
	1 Hour After Refow (Max.)	±2
Temperature Range *1	Operating	Per Option	°C
Temperature Range *1	Storage	-55 to +125	°C
Supply Current (Maximum)	10.00000 to 25.999999 MHz	2	mA
Supply Current (Maximum)	26.000000 to 52.000000 MHz	2.5	mA
Waveform		Clipped Sinewave
Output (Minimum)	Peak to Peak	0.8	V
Load		10 kΩ//10pF
Start Up Time (Maximum)		2	ms
Phase Noise (Typical) (For 26.0 MHz)	@ 100 Hz	-110	dBc/Hz
	@ 1 kHz	-132
	@ 10 kHz	-147
	@ 100KHz	-151

保管

保管在高溫多濕的場所可能會導致進口晶振端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.

熱影響

重復的溫度巨大變化可能會降低受損害的貼片無源晶體的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況

安裝方向

進口石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.TC02溫補晶振,威爾威高性能晶體,TC-T-2-24000X-W-N-D-2-R-X晶振.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
