32.768K表晶,石英晶振,圓柱晶體

編號：41850515
頻率：32.768KHZ
尺寸：2×6mm|3×8mm詳細瀏覽PDF文檔

32.768K表晶,圓柱晶體,石英晶振.小體積時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費...

分享到

32.768K表晶,圓柱晶體,石英晶振.小體積時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

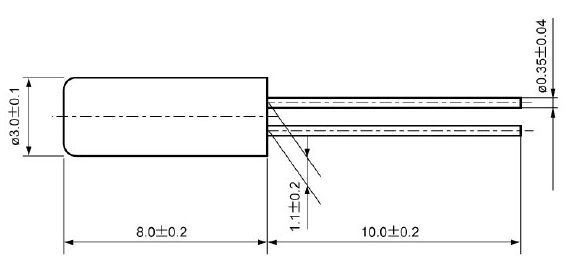

圓柱石英晶振類型2x6mm_3x8mm
項目	Crystal Specifications 晶振規格	石英晶振參數
1	Nominal Frequency標稱頻率	32.768KHZ
2	Holding封裝形式	2×6mm\|3×8mm
3	Vibration Mode振動模式	BT/AT CUT,FUNDAT/BT切,基頻/泛音
4	Frequency Tolerance（25±3℃）調整頻差	±20ppm
5	Frequency Stability工作溫度條件下的頻差	±30ppm
6	Operating Temperature Rang工作溫度	-20℃～+70℃
7	Storage Temperature Range存儲溫度	-40℃～+85℃
8	Equivalency Resistance等效電阻	20Ω~50Ω
9	Load Capacitance負載電容（CL）	12.5PF可指定
10	Shunt Capacitance靜態電容(C0)	7PF MAX
11	Drive Level激勵電平	100uW MAX
12	Insulation Resistance絕緣阻抗	≥500MΩ at DC 100 V±15V
13	Aging老化	±5PPM/year
14	Making打標	KON32.768K
