首頁汽車電子產品SG-9001CA可編程振蕩器,汽車電子晶振,EPSON石英晶振,SG-9001CA C20P 25.0000MC

SG-9001CA可編程振蕩器,汽車電子晶振,EPSON石英晶振,SG-9001CA C20P 25.0000MC

編號：34876671
頻率：10.0~166.0MHZ

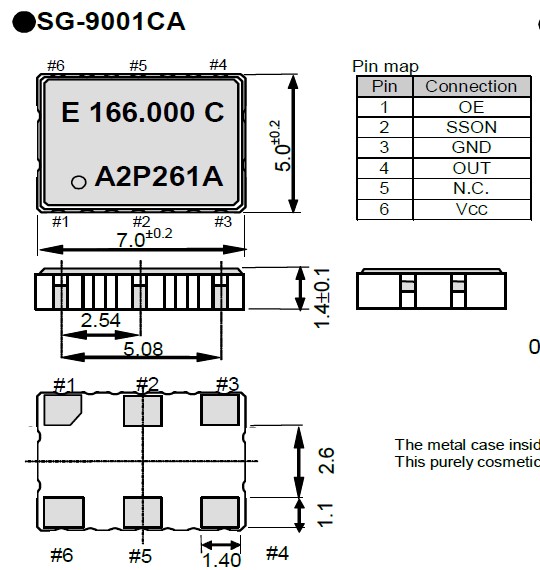

尺寸：7.0*5.0mm

SG-9001CA可編程振蕩器,"SG-9001CA C20P 25.0000MC"汽車電子晶振,EPSON石英晶振,可編程石英晶體振蕩器基本解決方案,CMOS輸出,輸出頻率10MHz到166MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/SONET,以太網,基站...

分享到

SG-9001CA可編程振蕩器,汽車電子晶振,EPSON石英晶振, "SG-9001CA C20P 25.0000MC",可編程石英晶體振蕩器基本解決方案,CMOS輸出,輸出頻率10 MHz到166 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用, VCXO,壓控晶體應用：調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等符合RoHS/無鉛.

晶振參數	符號	SG-9001CA
標準頻率	fo	10.0MHZ to 166.0MHZ
電源電壓	Vcc	3.3V ± 0.3V
存儲溫度	T_stg	-40℃~+125℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±2.0 × 10^-6 Max
電流消耗	Icc	30 mA MAX
禁用當前	I_dis	20 mA MAX
輸入電阻	Rin	500KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOL	Vcc-0.4V Min
輸出電壓	VOH	0.4V Max
上升/下降時間	tr/tf	2.7ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

"SG-9001CA C20P 25.0000MC",這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

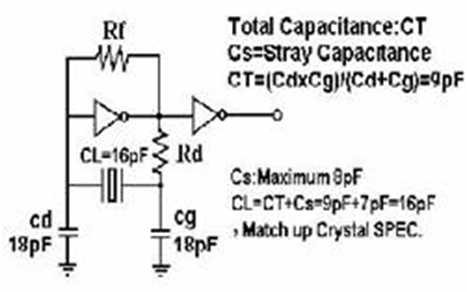

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.
