首頁汽車電子產品貼片晶振,石英晶振,KH3225/4P石英晶體諧振器

貼片晶振,石英晶振,KH3225/4P石英晶體諧振器

編號：47025797
頻率：12.0MHz-50.000MHz
尺寸：3.2X2.5mm詳細瀏覽PDF文檔

貼片晶振,KH3225/4P,石英晶體諧振器,小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻可從7.98MHz起對應,小型,薄型具備強防焊裂性,在極端嚴酷的環境條件...

分享到

貼片晶振,KH3225/4P,石英晶體諧振器,小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻可從7.98MHz起對應,小型,薄型具備強防焊裂性,在極端嚴酷的環境條件下也能發揮穩定的起振特性,具有...
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

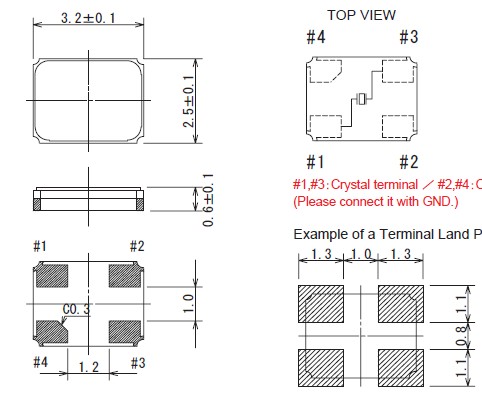

石英貼片晶振KH3225/4P
項目	Crystal Specifications 晶振規格	石英晶體參數
1	Nominal Frequency標稱頻率	12.0MHz-50.000MHz
2	Holding封裝形式	KH3225
3	Vibration Mode振動模式	BT/AT CUT,FUNDAT/BT切,基頻/泛音
4	Frequency Tolerance（25±3℃）調整頻差	±20ppm
5	Frequency Stability工作溫度條件下的頻差	±30ppm
6	Operating Temperature Rang工作溫度	-20℃～+70℃
7	Storage Temperature Range存儲溫度	-40℃～+85℃
8	Equivalency Resistance等效電阻	20Ω~50Ω
9	Load Capacitance負載電容（CL）	10PF可指定
10	Shunt Capacitance靜態電容(C0)	7PF MAX
11	Drive Level激勵電平	100uW MAX
12	Insulation Resistance絕緣阻抗	≥500MΩ at DC 100 V±15V
13	Aging老化	±5PPM/year
14	Making打標	KON3225
