首頁網絡設備產品愛普生水晶振蕩子,VG-4231CA貼片晶振,5070mm晶振,VG-4231CA 25.0000M-FGRC3

愛普生水晶振蕩子,VG-4231CA貼片晶振,5070mm晶振,VG-4231CA 25.0000M-FGRC3

編號：97287387
頻率：1.000MHZ-60.000MHZ

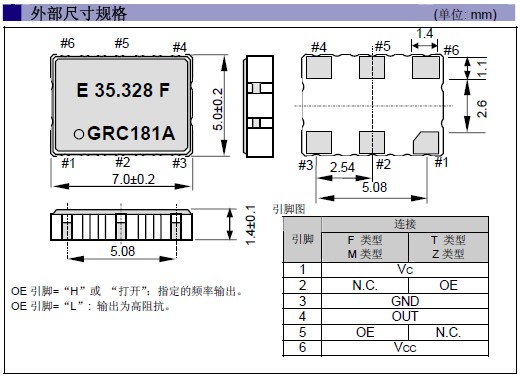

尺寸：7.0*5.0mm詳細瀏覽PDF文檔

愛普生水晶振蕩子,VG-4231CA晶體,"VG-4231CA 25.0000M-FGRC3"貼片晶振,頻率范圍 :1MHz to 80MHz ?電源電壓 :3.3V/5.0V??? VG-4231CA 3.3V??? VG-4232CA ?絕對頻率控制范圍 :±80x10-6,±65x10-6??? ...

分享到

愛普生水晶振蕩子,VG-4231CA貼片晶振,5070mm晶振,"VG-4231CA 25.0000M-FGRC3",小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM.

EPSON項目	符號	VG-4231CA	VG-4232CA	條件
輸出頻率范圍	f₀	1.000MHz to 60.000MHz	60.001MHz to 80.000MHz	請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	V_CC	H:5.0V ±0.5V, C:3.3V ±0.3V	C:3.3V ±0.165V
壓控電壓	V_C	H:2.5V ±2.0V, C:1.65V ±1.5V	1.65V ±1.65V
儲存溫度	T_stg	-40°C to +125°C	-55°C to +125°C	裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	如下表所示		V_C=2.5V(H),V_C=1.65V(C)
功耗	I_CC	H:20mA Max. , C: 10mA Max.	35mA Max.	無負載條件
輸出禁用電流	I_dis	H:15mA Max. , C: 7mA Max.	25mA Max.	OE=GND
頻率控制范圍	F_cont	R:±130 × 10^-6	-
絕對頻率控制范圍 *1	APR	D:±80 × 10^-6 Min., G:±65 × 10^-6 Min.	±50 × 10^-6 Min.
調制特性	BW	15kHz Min.	5kHz Min.	±3dB（at 1kHz）
輸入電阻	Rin	50kΩ Min.	80kΩ Min.	F或T類型	DC極
		H:- , C:10MΩ Min.	-	M或Z類型
頻率變化極	-	正極
占空比	SYM	40% to 60%	45% to 55%	CMOS負載:50% V_CC極
輸出電壓	V_OH	V_CC-0.4V Min.	90% V_CC Min.	I_OH=-4mA(H) I_OH=-0.8mA(C)
		0.4V Max.	10%V_CC Max.	I_OL=4mA(H ) ,I_OL=3.2mA(C)
輸出負載條件 (CMOS)	L_CMOS	15pF Max.		CMOS負載
輸入電壓	V_IH	70% V_CC Min.		OE 終端
	V_IL	30% V_CC Max.
上升/下降時間	tr / tf	4ns Max.	5ns Max.	CMOS負載: 20% V_CC to 80% V_CC極
振蕩啟動時間	t_str	10ms Max.		在90% V_CC 時，所需時間為0秒
頻率老化	f_aging	±10 × 10^-6 Max. *2	頻率穩定度包含	+25°C,10年

愛普生晶振存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
頻率穩定度 /工作溫度

VG-4231CA	頻率穩定度		工作溫度
GRC / GRH	G	±50 × 10^-6	-40°C to +85°C
DRC / DRH	D	±35 × 10^-6	-20°C to +70°C

VG-4232CA	頻率穩定度		工作溫度
GGC	G	±50 × 10^-6	-40°C to +85°C
JGC	J	±50 × 10^-6	-20°C to +70°C
KGC	K	±50 × 10^-6	0°C to +70°C
