首頁網絡設備產品NDK晶振,有源晶振,NV7050SA晶振

NDK晶振,有源晶振,NV7050SA晶振

編號：5286617
頻率：170.0~700.0MHZ

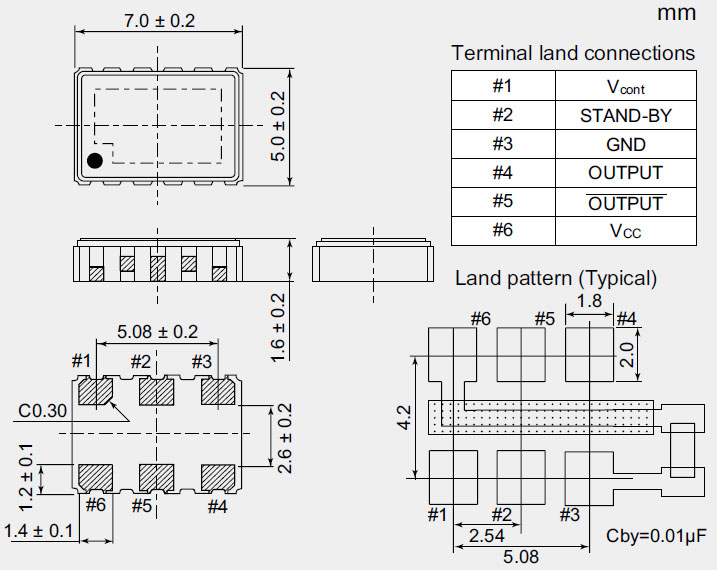

尺寸：7.0*5.0mm

NV7050SA有源晶振,石英晶體振蕩器,智能手機NDK晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振...

分享到

NV7050SA有源晶振,石英晶體振蕩器,智能手機NDK晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

晶振規格參數	型號NV7050SA
額定頻率范圍 (MHz)	170 to 700
電源電壓 [V_CC](V)	+3.3 ± 10 %
消耗電流 (mA)	Max.100
輸出水平	LVPECL
波形對稱 (%)	40 to 60 (at 50 % Vout)
輸出負載條件	50 Ω (V_CC - 2.0V)
工作溫度范圍(*1) / 保存溫度范圍 (°C)	-40 to +85 / -55 to +125
綜合頻率允許偏差	Max. ±50×10^-6
頻率可變范圍 / 控制電壓 [V_cont]	Min. ±100×10^-6/+1.65±1.65 V
頻率變化極性	Positive
輸入阻抗	Min. 100kΩ
相位抖動	額定頻率范圍 : 170 to 400MHz Max. 100fs (12kHz to 20MHz) 額定頻率范圍 : 400 to 700MHz Max. 150fs (12kHz to 20MHz)

所有的NDK石英晶體產品的設計和生產滿足它的規格書.通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.

抗沖擊

晶體產品可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.

輻射

暴露于輻射環境會導致產品性能受到損害,因此應避免照射.

粘合劑

請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑. （比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.）

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品.

鹵化合物

請勿在鹵素氣體環境下使用產品.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

過高的靜電可能會損壞產品,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.

　在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.

① 產業用高附加價值商品

開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.

② 車載用高信賴性商品

開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.

③ SAW（聲表面波）器件

擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.

④ 一般量產品

開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.

⑤ 感應器器件

利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.

隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用（如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等）,它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.

NDK石英晶振的產品被廣泛地運用在個人電腦、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.

公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
