首頁網絡設備產品DSA535SG晶振,壓控溫補振蕩器,VC-TCXO有源晶振,1XTQ20000EEA
- 編號：58957883
- 頻率：10.0~40.0MHZ

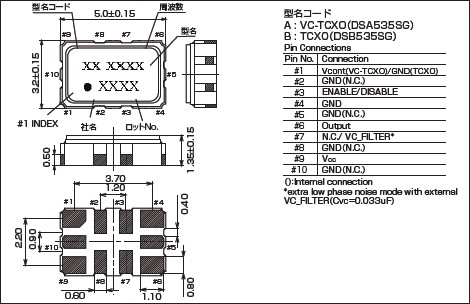

- 尺寸：5.0*3.2詳細瀏覽PDF文檔
DSA535SG晶振,壓控溫補振蕩器,VC-TCXO有源晶振,1XTQ20000EEA
小型表面貼片型標準晶體諧振器,"1XTQ20000EEA"適用于寬溫范圍的辦公自動化,家電電器及汽車附件等領域.可對應8MHz以上的頻率,在辦公自動化,家電相關電器領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
航欄(14).jpg)
DSA535SG晶振,壓控溫補振蕩器,VC-TCXO有源晶振,"1XTQ20000EEA"產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
.gif)
| 規格參數 | DSA535SG |
| 頻率范圍 | 10.0~40.0MHZ |
| 電源電壓 | +3.0 ~ +5.0V |
| 消費電流 |
+2.0mA max (10＜f≤20MHZ) +3.5mA max (f≤20MHZ) |
| 出力電壓 | 0.8Vp-p min(f≤52MHZ) |
| 溫度特征 |
±2.5×10-6 max /-30~+85℃ ±2.5×10-6 max /-40~+85℃(Option) |
| 出力負荷 | 10KΩ//10pF |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF ± 10%) |
| 電源電壓特性 | ±0.2×10-6 max (Vcc ± 5%) |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.gif)
.jpg)
自1959年成立以來,我們?cè)诖笳婵湛偸谴_保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.
基于我們的座右銘“高質量的產品,"1XTQ20000EEA"合理的價格,準時交貨,“我們建立了一種高效的生產系統,以確保穩定供應水晶設備,同時保持高質量.大真空的綜合生產系統,從開發、切割和拋光的合成石英晶體成品——使我們能夠迅速滿足全球客戶的需求.我們將繼續支持下一代技術作為主要石英設備制造市場提供高滿意度的質量、成本和交付.
＜晶體諧振器＞"1XTQ20000EEA"
如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用.
讓諧振器振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍 以上.
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.
有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接.關于個別機型請確認宣傳冊、規格書.
＜晶體濾波器＞
注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.
如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.
如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)诰w濾波器的輸入電平在−10dBm以下的狀態下使用.
