DSC1103BI2-100.0000...

首頁網絡設備產品VC-TCXO晶振,壓控溫補振蕩器,DSA321SDA晶振型號,1XTV16384CAA

VC-TCXO晶振,壓控溫補振蕩器,DSA321SDA晶振型號,1XTV16384CAA

編號：85309768
頻率：9.6~52.0MHZ

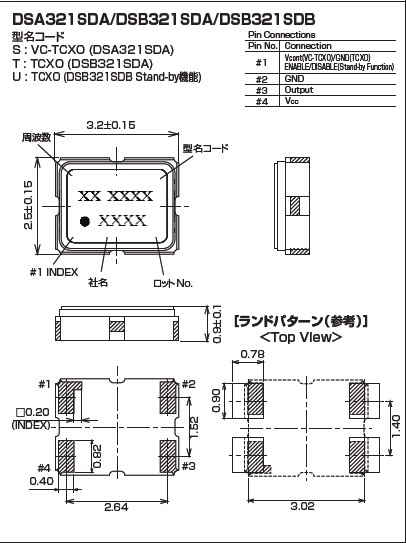

尺寸：3.2*2.5詳細瀏覽PDF文檔

非常小的SMD型晶體器件"1XTV16384CAA",手機藍牙GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,最好的選擇,符合RoHS/無鉛.

分享到

VC-TCXO晶振,壓控溫補振蕩器,DSA321SDA晶振型號,"1XTV16384CAA"產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

規格參數	DSA321SDA
頻率范圍	9.6~52.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8 Vp-p min
溫度特征	±1.0×10^-6 max / -30~+85℃ ±1.0×10^-6 max / -40~+85℃(Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

"1XTV16384CAA"大真空對企業社會責任的承諾

可靠的人獨立、自助和獨立的努力作為行動的基本原則,我們將充分利用我們的優勢為社會作為一個整體和方法一切真誠和熱情.

可靠的產品我們將幫助實現一個富裕的社會,通過優化我們的能力開發最好的產品和服務,通過提供他們所有我們的客戶在世界各地.

可靠的公司,我們努力實現我們的企業社會責任產生持續的利潤通過企業活動,遵守所有的法律、法規,尊重他們的精神和注重和諧與全球環境.

1."1XTV16384CAA"芯片清洗：

目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.

2.蒸鍍(被銀):

用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.

3.上架點膠:

將鍍上銀(金)電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.

4.微調:

使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調石英晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)

使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
