首頁網絡設備產品西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,CSX-750FBC8000000T
- 編號：83346537
- 頻率：1.000MHz-75.000MHz

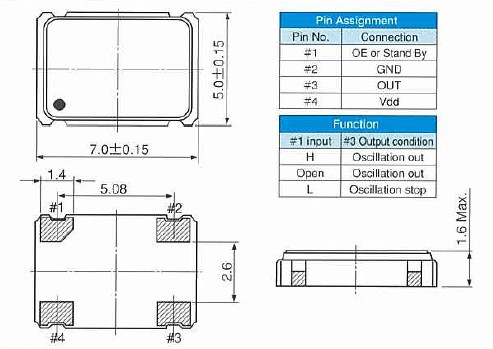

- 尺寸：7.5*5.0mm詳細瀏覽PDF文檔
西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,CSX-750FBC8000000T
西鐵城晶振,CSX-750F有源晶振,"CSX-750FBC8000000T"無人機專用振蕩器,高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐...
.jpg)
西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,"CSX-750FBC8000000T",高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的回流溫度曲線要求,無論是DIP或者是SMD的石英晶體諧振器,石英晶體振蕩器,又名獨石型表面貼裝石英晶振,是我公西鐵城石英水晶部根據市場需求,在普通的壓電石英晶體標準上進行研發的新產品,與普通SMD石英晶體諧振器不同的是它外表采用特殊陶瓷封裝,因此,它比金屬封裝的石英晶體諧振器溫度系數更小更穩定.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
.gif)
| 晶振項目 | 符號 | CSX-750F | 晶振尺寸 | 條件 |
|---|---|---|---|---|
|
輸出 頻率范圍 |
f0 | 1.000MHz-75.000MHz | 7.5*5.0mm | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 電源電壓 | VCC | 3.3V | 5.0V | 如下表所示 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | ||
|
頻率穩 定度 |
f_tol | 如下表所示 | ||
| 功耗 | ICC | 20mA Max. | 20mA Max. |
f0 < 30MHz, 無負載條件 |
| 40mA Max. |
30MHz ≤ f0 ≤ 75MHz, 無負載條件 |
|||
| 50mA Max. | - |
75MHz < f0 ≤ 160MHz, 無負載條件 |
||
| 占空比 | SYM | 40% ～ 60% | 50% VCC 極 | |
| 輸出電壓 | VOH | 90% VCC Min. |
IOH=-5mA(X1A) IOH=-8mA(D1A) |
|
| VOL | 10% VCC Max. |
IOL=+5mA(X1A) IOL=+8mA(D1A) |
||
|
輸出 負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||
| 輸入電壓 | VIH | 70% VCC Min. | VIH 或 OPEN:啟用 | |
| VIL | 30% VCC Max. | VIL 或 GND:禁用 | ||
|
上升時間 / 下降時間 |
tr / tf | 6ns Max. | 10ns Max. |
f0 ≤ 75MHz, 10% VCC～90% VCC極 |
| 3ns Max. | - |
75MHz < f0 160MHz, 10% VCC～90% VCC極 |
||
|
振蕩啟動 時間 |
t_str | 10ms Max. |
在電源電壓最低時， 所需時間為0秒 |
|
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C,第一年 | |
.gif)
所有晶體振蕩器和實時時鐘模塊都以IC形式提供."CSX-750FBC8000000T",
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作
